在對物流園區進行總體規劃時，需要考慮物流中心的物料種類、存儲方式、單元尺寸、周轉率、日出入庫數量等要求，有時還需要考慮園區未來的業務以及項目的柔性和拓展性。同時要合理配置適合物流中心的物流設備如巷道堆垛機、輸送機、RGV、AGV、箱輸送線、多層穿梭車料箱庫等。
為滿足物流中心的效率要求，往往需要對這些機械設備配置合理的動態參數。合理的動態參數設定可以合理配置各機械設備，提高設備的利用率，同時可以節約機械設備的配套成本，其重要性不言而喻。

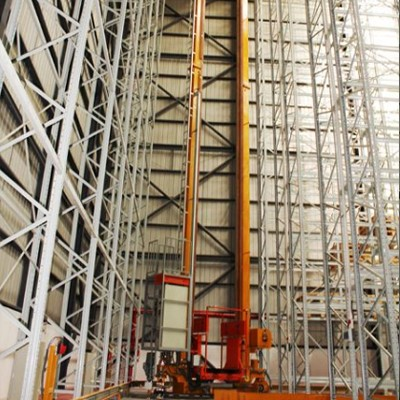

巷道堆垛機是自動化立體倉庫的核心設備，各部件之間配合可以實現運行、起升、伸縮三個方向上的運動，從而實現貨物出入庫的功能。其動態參數包括運行速度、起升速度、貨叉速度和其對應方向上的加速度。
堆垛機動作時，運行和起升可以同時進行，而伸縮叉功能與這兩個功能互鎖。在規劃物流中心時，需要對堆垛機的出入庫能力進行核算，設置堆垛機參數使其滿足物流中心對于效率的要求。
堆垛機的入出庫能力用循環作業時間或者每小時出入庫的托盤數量來衡量，入出庫點的不同、動態參數的設置都會影響堆垛機出入庫的效率。
1 堆垛機的原始效率計算
生產車間生成的原料通過南側東、西兩邊的入庫口送往立體庫進行存儲。北側為出庫區，有業務時，存儲在貨架區域的成品通過堆垛機和輸送機運往出庫區，完成出庫任務
該自動化立體倉庫的堆垛機運行巷道長為156 m，貨物的提升高度為8 m。規劃的堆垛機運行速度為160m/min，運行加速度為0.5 m/s2, 起升速度為40 m/min，起升加速度為0.5 m/s2，貨叉的運行速度為帶載20 m/min、空載40 m/min，伸縮叉加速度為帶載0.4 m/s2、空載0.8 m/s2。假設此次作業任務為效率較低的巷道異側入出，對此種情況下的效率進行計算。
堆垛機單循環出庫（入庫）時間：
tP1E 為P1、E 兩點間的運動時間，tP2E 為P2、E 兩點間的運動時間，t01 為取貨伸縮叉的作業時間、定位時間、貨格檢測時間、載貨臺微升降時間和等待時間等的總和，t1 為空載加速時間，t2 為滿載加速時間，t3為堆垛機工作過程中的固定時間（本項目中t3=8 s）。
計算可得到t1=t2=0.83 s，t01=31.93 s，tP1E=[17.03,9.33]=17.03 s，tP2E=[44.33，3.733]=44.33 s。進而計算可得到堆垛機單循環出庫（入庫）的循環時間tm1=62.61 s，單循環每小時入庫托盤數為57 盤。
堆垛機復合作業循環的出入庫時間
tP1E，P2A，A，E 為堆垛機自E 點取貨、P1E 點存貨入庫、P2A 點取貨、A 點放貨出庫的總運動時間，tP1＇E，P2 ＇A，A，E 為堆垛機自E 點取貨、P1’E 點存貨入庫、P2’A 點取貨、A 點放貨出庫的總運動時間，t02 為取貨伸縮叉的作業時間、定位時間、貨格檢測時間、載貨臺微升降時間和等待時間等的總和。
該項目中，t02=63.87 s，tP1E，E=[17.03,9.33]=17.03 s，tP1E，P2E=[32.63,6.93]=32.63 s，tP2，A=[24.83，3.73]=24.83 s，因此tP1E，P2A，A，E=74.49 s。tP1＇E，E=[52.13,9.33]=52.13 s，tP1＇E，P2＇E=[32.63,6.93]=32.63 s，tP2＇E，A=[44.33,3.73]=44.33 s，因此tP1＇E，P2 ＇A，A，E=129.09 s。則堆垛機復合作業循環的出入庫循環時間tm2=165.66 s，復合作業循環每小時出入庫的托盤數為43.5 盤。
在計算該項目循環時間時發現，運行時間要遠遠大于堆垛機的起升時間，導致堆垛機存取貨時起升需要等待運行動作完成，目前所研發堆垛機可以滿足出入庫要求。
可以在設置堆垛機動態參數時降低堆垛機起升速度和加速度，使之與堆垛機運行效率匹配，以大大減小堆垛機起升電機的功率和減速機的大小，節約堆垛機研發成本。
如果在規劃時需求的效率更高可以大幅增大堆垛機運行速度而保持起升速度不變甚至降低，可以大幅提高堆垛機的出入庫效率。而且該項目巷道過長，高度又不高，E 口入A 口出會導致復合作業循環效率比單循環效率更低，因此該項目也可以采用同一出入口出入庫的作業方式。
2 方案優化
2.1 起升速度的優化
原方案中堆垛機的起升初始速度為40 m/min，本文先假設堆垛機的起升速度為20 m/min，對堆垛機的出入庫效率進行校核。根據以上思路進行求解計算， 可得t01=31.93 s，tP1E=[17.03,15.99]=17.03 s，tP2E=[44.33,5.80]=44.33 s。進而可以得到，堆垛機的單循環入庫效率tm1=62.61 s，單循環每小時入庫托盤數為57盤。
同樣，進行求解可以得到t02=63.87 s，tE,P1=[17.03,15.99]=17.03 s，tP1，P2=[32.63,11.19]=32.63 s，tP2，A=[24.83，4.80]=24.83 s，因此tP1E，P2A，A，E=74.49 s。而tE，P1’=[52.13,15.99]=52.13 s，tP1＇，P2＇ =[32.63,11.19]=32.63 s，tP2＇，A=[44.33,4.80]=44.33 s，因此tP1 ＇E，P2 ＇A，A，E=129.09 s。
優化后，對于復合作業循環，堆垛機復合工作時間tm2=165.66 s，在一個復合作業循環中每小時出入庫的托盤數為43.5 盤。
由以上的分析可以看出，起升速度降低于20 m/min之后，堆垛機出入庫效率并未受到影響。
在起升速度為20 m/min 的情況下，電機功率為7.5 kW，輸出力矩基本保持不變，出入庫效率基本不變。而盲目套用堆垛機極限速度造成了嚴重的資源浪費，在電機變頻器等器件方面增加了立庫的成本。因此，配置堆垛機時，不能盲目追求速度和加速度參數，還需考慮物流建筑主體對于設備本身的限制。
2.2 巷道出入口的優化
原始方案中堆垛機在巷道中異側出入庫，優化方案中考慮堆垛機同側出入庫方案，將巷道左右兩側分片區使用，即采用E 入E 出的方案。
進行求解可以得到t02=63.87 s，tE，P1=[17.03,15.99]=17.03s，tP1，P2=[32.63,11.19]=32.63 s，tP2，E=[44.33，3.73]=44.33 s，因此tE，P1，P2，E=93.99 s。對于復合作業循環，堆垛機復合工作時間tm2=157.86 s。一小時堆垛機復合作業的出入庫托盤數為45.6 盤?？梢钥闯?，該作業方式下堆垛機的效率得到一定的提高。但該方式屬于物流作業布局方式，并非動態參數的優化。
2.3 運行速度的優化
目前國外部分堆垛機制造商可制造出運行速度為240 m/min 的堆垛機，本項目采用整機購買國外進口堆垛機，以 240 m/min、1 m/s2 配置堆垛機的運行動態參數，其余的動態參數保持不變。該項目中，t1=t2=0.83 s，t01=31.93 s，tP1E=[11.8,9.33]=11.8 s，tP2E=[30,3.733]=30 s。
計算可得，堆垛機單循環出庫（入庫）的循環時間tm1=52.83 s，單循環每小時入庫托盤數為68.14 盤，出入庫效率提高了20%。同樣求解可以得到t02=63.87 s，tE，P1=[11.8,9.33]=11.8 s，tP1，P2=[22.2,6.93]=22.2 s，tP2，A=[17，3.73]=17 s， 進而得到tP1E，P2A，A，E=51 s。
而tE，P1＇=[35.2,9.33]=35.2 s，tP1＇，P2＇=[22.2,6.93]=22.2 s，tP2＇，A=[30.4.80]=30 s, 進而得到tE,P1＇P2＇，A=87.4 s。因此，堆垛機復合作業的循環時間tm2=133.07 s，每小時出入庫的托盤數為54.1 盤，出入庫效率提高了24%。
2.4 單位長度速度
對于堆垛機的動態參數，引入單位長度速度的概念（速度與該方向長度的比值），有
起升和運行單位長度速度的比
對原方案計算得到a=0.21，經過起升速度優化后a=0.41，而運行速度經過優化后a=0.31。根據長期規劃經驗，對于多數工程項目應盡量設置動態參數，使其滿足a 的取值空間為1，此時堆垛機的動態參數能夠匹配較高的出入庫效率。
本工程項目單純從理論角度出發，設置運行速度vx=400 m/min，vy=20 m/min。此時a 值約為1。計算得到，t1=t2=0.83 s，t01=31.93 s，tP1E=[10.6,9.33]=10.6 s，tP2E=[21.52,3.73]=21.52 s。從而計算得到，堆垛機單循環出庫（入庫）的循環時間tm1=47.99 s，單循環每小時入庫托盤數為75 盤。
同樣進行求解可以得到t 0 2 = 6 3 . 8 7 s ，t E ， P1=[10.6,9.33]=10.6 s，tP1，P2=[16.84,6.93]=16.84 s，tP2,A=[13.72,3.73]=13.72 s，進而計算得到tP1E，P2A，A，E=41.16 s。
而tE，P1’=[24.64,9.33]=24.64 s，tP1＇，P2＇=[16.84,6.93]=16.84 s，tP2＇，A=[21.52,3.73]=21.52 s, 進而計算得到tE，P1＇P2＇，A=63 s。
因此，堆垛機復合作業的循環時間tm2=115.95 s，每小時出入庫的托盤數為62 盤。
由此可以看出，單位長度速度比接近1 時，堆垛機的出入庫效率能得到進一步提升。
3 總結
對國內某物流中心的布置規劃和作業流程做了介紹，并基于該項目的動態參數和作業模式對堆垛機的出入效率進行了計算，得出單循環每小時入庫托盤數為57 盤，復合作業循環每小時出入庫的托盤數為43.5 盤。提出三種優化方案并對方案的出入庫效率進行計算，得到如下結論：
1）降低堆垛機的起升速度至20 m/min，計算堆垛機的作業效率，結果顯示堆垛機的出入庫效率并未降低。而堆垛機起升電機的功率卻可以由原15 kW 降低為7.5kW，為該項目節省了成本。
2）將堆垛機的作業模式由異側出入庫改為同側出入庫，分析結果顯示堆垛機復合作業每小時的出入庫托盤數為45.6 盤，提升了5%。
3）將堆垛機的運行速度由原方案的160 m/min 提升至240 m/min，分析顯示堆垛機單循環的效率和復合作業循環的效率分別提高了20% 和24%。
對大量工程項目進行考察表明，在單位長度速度比接近于1 時，能夠充分利用堆垛機的運行和起升功能，使堆垛機的效率得到提高。而堆垛機貨叉速度的提升對于堆垛機的效率則有更為直觀的提升，可作為后續計算和思考的重點。
好了以上就是有關堆垛機動態參數設定與出入庫效率計算是怎樣的介紹，希望對大家有所幫助~
